液體安全閥的工作原理和示意圖
時間: 2019-12-18 19:06:12 瀏覽次數：
在最初開啟時,溢出的液體形成一層非常薄的流,見（圖1）,在閥座表面間迅速擴展,液體沖擊閥瓣反沖盤的反作用面,并被折流向下,產生向上推動閥瓣和反沖盤的反作用力。ASME鑒定的液體介
液體安全閥的工作原理和示意圖如下：
當閥門關閉時,作用在閥瓣上的力與應用于氣體介質中的作用力是相同的,直到達到力的平衡,即保持閥座關閉的合力接近零。
在最初開啟時,溢出的液體形成一層非常薄的流,見（圖1）,在閥座表面間迅速擴展,液體沖擊閥瓣反沖盤的反作用面,并被折流向下,產生向上推動閥瓣和反沖盤的反作用力。
在最初的2% - 4%超過壓力范圍內,這些力通常建立得很慢。
隨著流量逐漸增加,流過閥座的液體的速度也在加,這些動量作用力與快速泄放的液體介質由于從作用表面(圖2))被折流向下所產生的作用的合力足以使閥門達到全開。
通常情況下,在2% - 6%的超過壓力下,閥瓣會突然間升高到50% - 100%的全開高,隨著超過壓力增加,這些力繼續增加，推動閥瓣達到全開。
ASME鑒定的液體介質用全閥的排放量,要求安全閥在10%或更小的超過力下,達到全部的額定泄放的量。
在閥門關閉的過程中，隨著超過壓力減小，液體介質動量和反作用都減小，彈貸力推動閥瓣返回與閥座接觸。
過去，許多用在液體介質中的泄壓閥都是為可壓縮(蒸氣)介質設計用的安全泄放閥或泄放閥。
許多這樣的閥門當用在液體介質時，需要高的超過壓力(25%)才能達到全開高和穩定的工作，這是因為液體介質無法提供氣體介質那樣的膨脹力。
ASME《鍋爐和壓力容器規范》液體介質在10%超過壓力下，達到全開啟、穩定工作和額定泄放量。而GB/T 12223- 2005 則規定額定排放壓力不大于1. 20倍整定壓力。

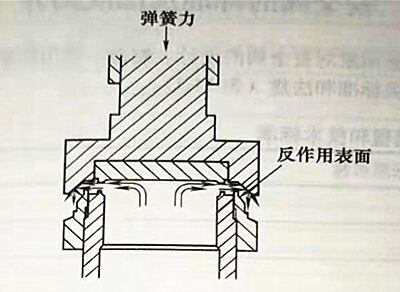

（圖1）液體閥門初開

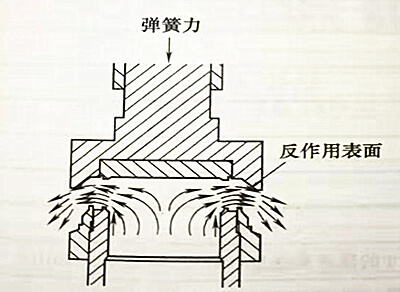

（圖2）液體閥門全開并排放
液體介質用安全閥不會像氣體介質用安全閥那樣突跳(圖1,圖2),因為液體流動不產生像氣體介質流動那樣的膨脹力，液體介質用安全閥必須依靠反作用力來達到開啟高度。
